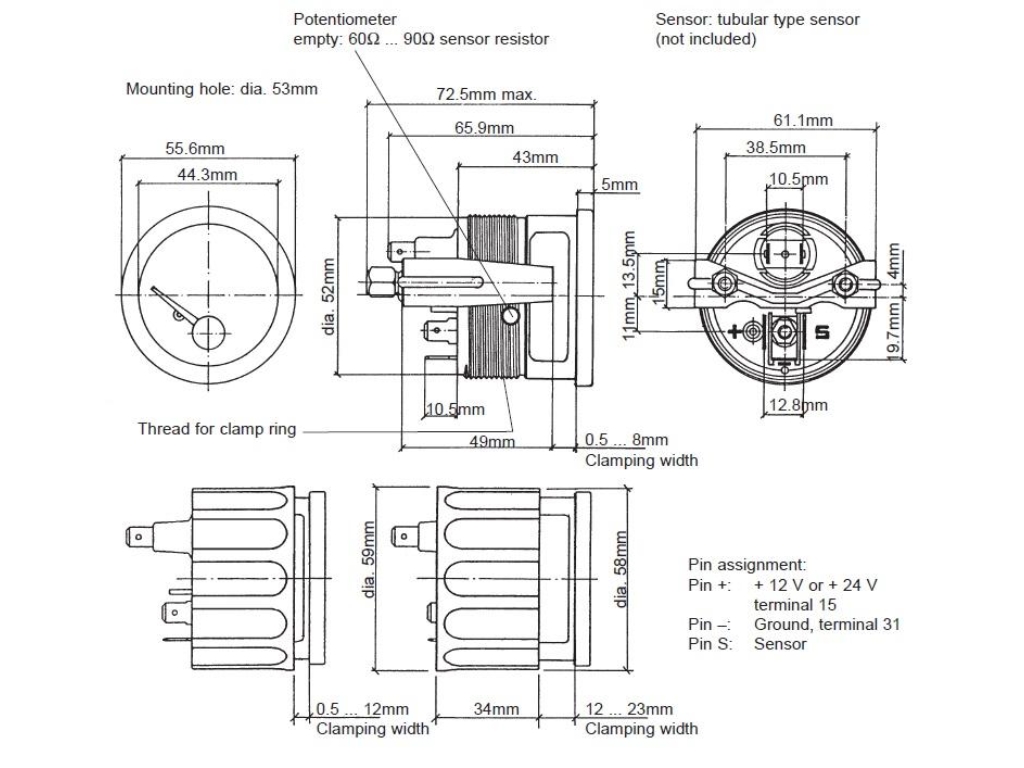

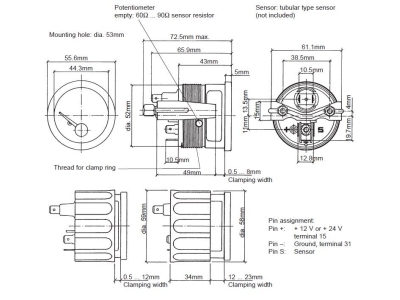

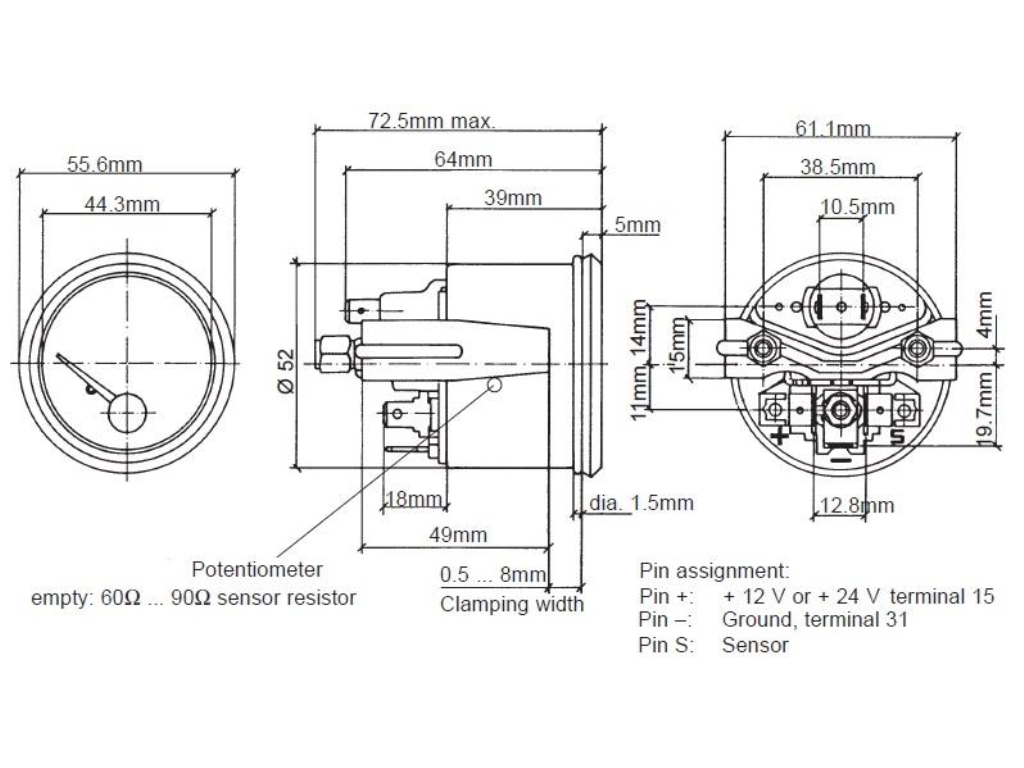

Misure di montaggio:
Diametro foro e diametro esterno :52 mm - 2 1/16 Inch e 59.25 mm - 2 1/3 Inch
Profondità d'istallazione:67.5 mm
Spessore piano d'installazione con ghiera da avvitare: non disponibile
Spessore piano d'installazione con staffa:0.5 mm - 8 mm
Montaggio a filo :Non previsto
Funzionalità:
Campo di misura: 0 - 1/2 - 1/1
Scala Singola

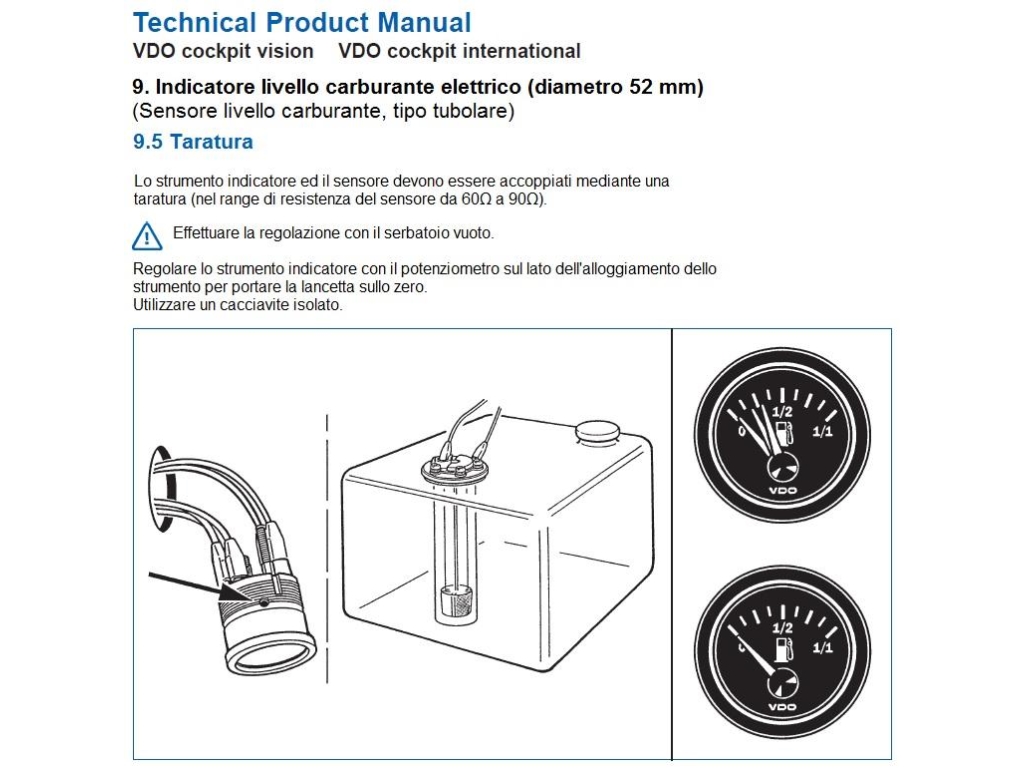

Segnali in ingresso da: Da sensore di livello 90 - 0,5 Ohm Regolabile
Precisione: Non specificato da VDO
Connessione: Faston maschio AMP 6,3 x 0,8mm (3x)
Illuminazione: Faston maschio AMP 6,3 x 0,8mm (2x)
Alimentazione: Operating voltage:11 - 16 Volt DC
Current consumption without illumination:< 100 mA
Reverse polarity protection:Sì
Short circuit protection:Non specificato da VDO
Quadrante e lancetta:
Angolo di deflessione: 90°
Colore Quadrante : NERO
Illuminaz.Quadrante: Portalampada Doppio - 12V - 3,4 Watt Bianco -( Verde - Rosso e 24V - 3 Watt -opzionale)
Lancetta: Rossa Retroilluminata
Spia d'allarme: No
Aspetto:
Modello:VDO Cockpit International
Vetro:Singolo Antiriflesso
Cornice Standard:Triangolare NERA (Cornice metallica pressata)
Norme e Protezioni :
Classe di protezione frontale:IP64 (DIN 40050)Anti Ozono ed UV
Classe di protezione posteriore:IP42 (DIN 40050)
Umidità relativa:Non specificato da VDO
-30°C a + 85°C-30°C a + 85°C
Certificazione CE standard:Sì
Certificazione DNV GL :Non specificato da VDO
Shock Meccanico 8 ore:Max: 1G - 25Hz - 2000Hz
EMC test:Secondo EN 13309 e ISO 13766
Nominal position:NL 0 to NL 90 - DIN 16257
Alloggiamento:Plastica resistente alle fiamme
La confezione include

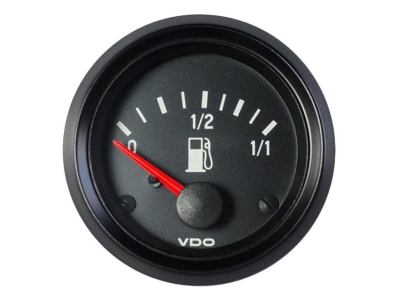

VDO Cockpit International 301 030 002G Strumento livello carburante

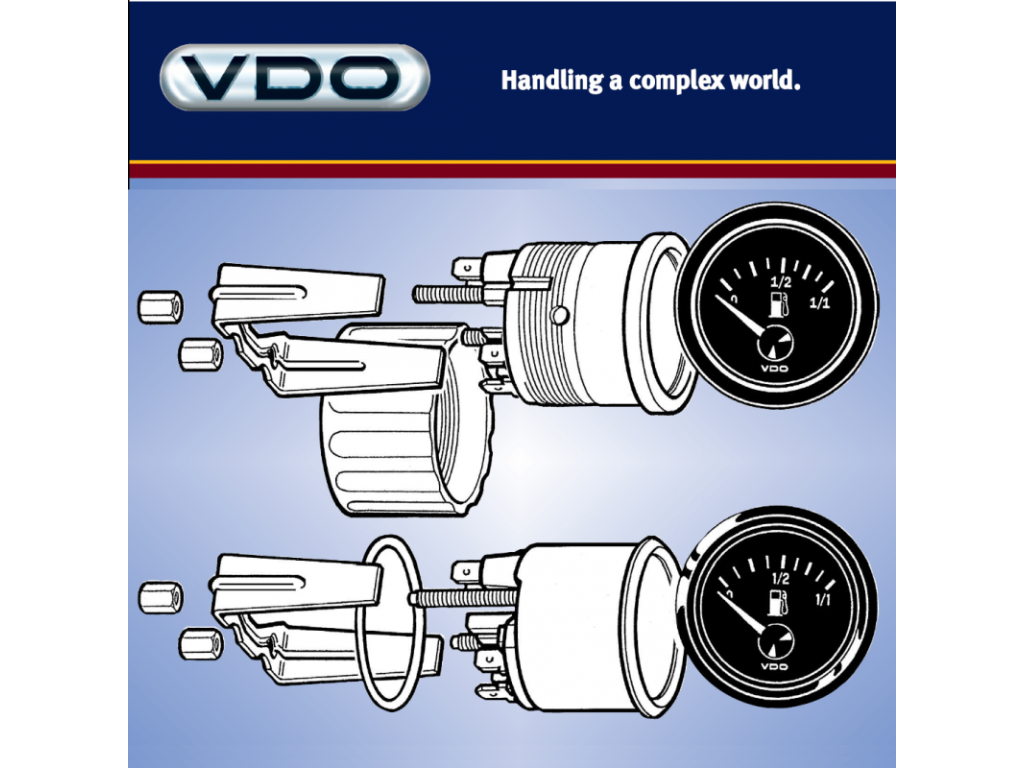

2 x staffe cromate in acciaio zincato
